SSP1922 高精度时间测量电路

主要特点
测量范围 1:
 双通道,最小分辨率 65ps
 测量范围 0-1.8us
 间隔脉冲分辨能力为 15ns,每个通道可进行 4 次采样
 可测量 4 次采样中任意 2 个采样之间的时间间隔
 输入信号可以选择上升沿/下降沿单独触发,或者上升沿和下降沿同时触发
 停止信号使能窗口可提供准确的 stop 使能
测量范围 2:
 单通道,最小分辨率 65ps
 测量范围 500ns-4ms@4MHZ
 间隔脉冲对分辨能力为两个校准时钟周期,可进行 3次采样
 输入信号可以选择上升沿/下降沿单独触发,或者上升沿和下降沿同时触发
 3 次采样中分别由三个去噪声窗口过滤
温度测量单元:
 两个或者四个传感器
 可选择 PT500/PT1000 或者更高的温度传感器
 有效分辨率可达 16 位(每个铂金温度传感器的分辨率可达 0.004℃)
 超低的电流消耗(每 30 秒测量一次时,电流只有0.08µA)

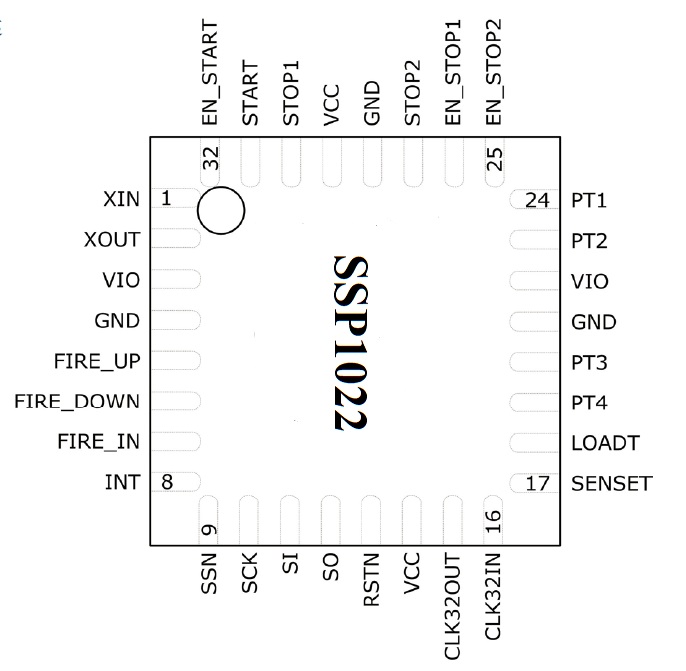

封装形式:
